| 是否进口：否 | 产地：邢台产地 | 加工定制：是 |
| 品牌：慧采 | 型号：2018款 | 订货号：HC0001 |
| 货号：01货号 | 规格：2018款 | 适用范围：范围广 |
| 是否跨境货源：否 |
 | |
| 型号:RL109165XSJ流量积算仪/温压补偿流量积算仪 | 型号:RL109143一体式/流量计流量变送器 |

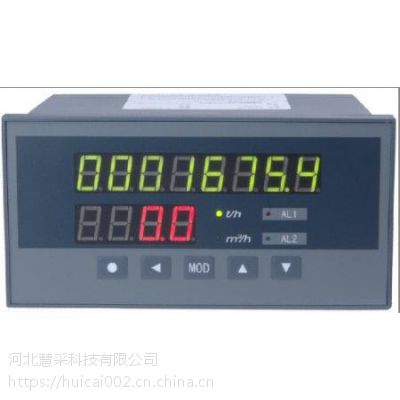

XSJ系列流量积算仪
① 适合不需温度、压力补偿的流量测量和积算；
② 配接各类电流、电压或脉冲输出的流量变送器；
③ 8位累积量，4位或5位（可做非标）瞬时量显示，基本误差优于&plun;0.2%F·S；
④ 8段折线校正变送器非线性功能；
内容 | 代码及说明 | ||||||||||||||||
XSJ/ | 双显示，外供变送器电源 | ||||||||||||||||
外型尺寸 | A— | 横式160×80×125或竖式80×160×125 | |||||||||||||||
B— | 96×96×112 | ||||||||||||||||
C— | 96×48×112 | ||||||||||||||||
面板形式 | H | 横式 | |||||||||||||||
S | 竖式 | ||||||||||||||||
F | 方形 | ||||||||||||||||
显示方式 | 1 | 8位LED单显示，累积值、瞬时值切换显示（限C型仪表） | |||||||||||||||
2 | 8位+ 4位LED双显示，累积值，瞬时值同时显示（限A、B型） | ||||||||||||||||
输入信号（注1） | I | 直流电流4~20MA、0~10MA、0~20MA可设 | |||||||||||||||
V | 直流电压0~5V、1~5V可设 | ||||||||||||||||
K | 脉冲输入 | ||||||||||||||||
报警点数量 | T□ | T0:报警T1～T2：1～2点报警 | |||||||||||||||
外供电源 | B0 | 外供电源 | |||||||||||||||
B1 | 外供 24V DC，误差小于&plun;5%，50mA | ||||||||||||||||
B2 | 外供 12V DC，误差小于&plun;5%，50mA | ||||||||||||||||
B3 | 其它 | ||||||||||||||||
变送输出 (供电，全隔离)（注2） | A0 | 输出 | |||||||||||||||
A1 | 电流输出(4～20）mA、（0～10）mA或（0～20）mA | ||||||||||||||||
A2 | 电压输出(0～5）V、（1～5）V | ||||||||||||||||
A3 | 电压输出(0～10）V | ||||||||||||||||
A4 | 其它输出 | ||||||||||||||||
通讯接口（注1） | S0 | 通讯接口 | |||||||||||||||
S1 | RS-232接口 | ||||||||||||||||
S2 | RS-485接口 | ||||||||||||||||
仪表电源 | V0 | 100VAC～240V AC | |||||||||||||||
V1 | 10VDC～36V DC | ||||||||||||||||
打印功能（限A、B型仪表）（带硬件时钟） | P | 打印接口 | |||||||||||||||
P1 | 一体化打印（需定制） | ||||||||||||||||
停电记录功能（限双显示仪表,不带可省略）（注2） | D | D表示带停电记录功能 | |||||||||||||||
累积量脉冲输出 | 0 | 0表示有累积量脉冲输出功能 | |||||||||||||||
非标准功能（注3） | N | N表示非标功能 | |||||||||||||||
Modbus通讯协议选项 | -M | ||||||||||||||||
注：1、①通讯和打印不能同时选择。
② 96×96和96×48的仪表，同时具备变送和通讯功能时，只能1点报警；
2、停电记录限A、B型仪表。
3、按使用要求，包括5位瞬时量显示，脉冲和模拟量输入适用等。
主要技术参数：
适用堰槽：帕歇槽、矩形堰、等宽堰、三角堰
记录→纸记录日表,月报,年报
环境温度→-20～+55℃（特别制作可以达到-40°，以适应北方地区户外环境）
电源→标准配置24VDC或非标准配置220VAC
信号输入→菜单可选
信号输出→4～20mA（自动检测标准485或232通信接口工作状态）.
盲区→0.3m
发射全角→6°～9°全角
流量→不限
防护等→Ip65.
仪表精度→0.5％
显示方式→点阵背光全中文
安装→开孔罗母安装
规格→螺纹尺寸G2
外壳材料→ABS工程塑料
